LED ekran tekliflerinde en çok kafa karıştıran şeylerden biri, aynı panel için karşına çıkan kısaltmalar: DIP, SMD, GOB, COB, MIP… Bunların hepsi aslında LED'in panele nasıl yerleştirildiğiyle, yani paketleme (packaging) teknolojisiyle ilgili. Hangisinin "en iyi" olduğu tek başına sorulacak bir soru değil; doğru cevap mekâna, izleme mesafesine ve bütçeye göre değişiyor. Aşağıda her birini sade bir dille, sahadan gördüğüm haliyle özetledim.

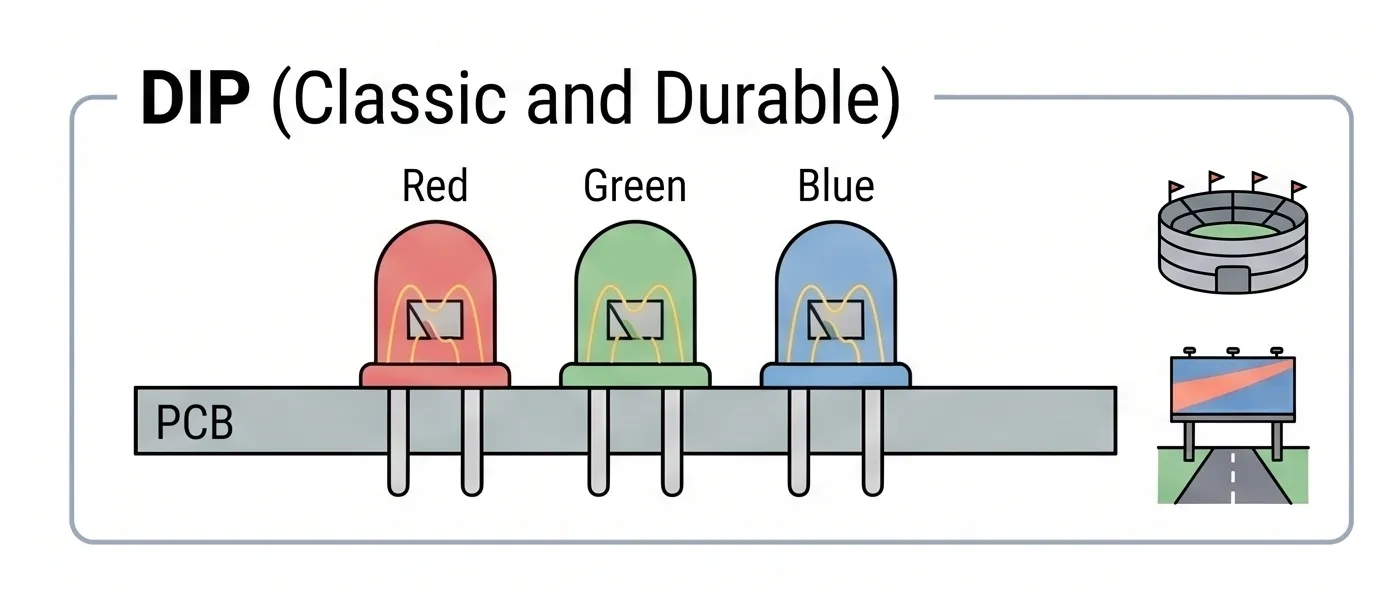

DIP — klasik, parlak, dış mekânın eskisi
DIP (Dual In-line Package), kırmızı-yeşil-mavi LED'lerin ayrı ayrı "lamba" şeklinde, bacakları karttan (PCB) geçecek biçimde lehimlendiği eski yöntem. Çok parlak ve dayanıklıdır; güneş altında, uzaktan izlenen büyük ekranlarda işini iyi yapar. Karşılığında piksel aralığı (pitch) büyüktür — yakından bakınca noktalar ayrışır — ve kontrast ile renk homojenliği yeni teknolojilerin gerisinde kalır.
Nerede: stadyumlar, bina cepheleri, otoyol kenarı bilboardlar, büyük açık alanlar (genelde P6 ve üzeri).

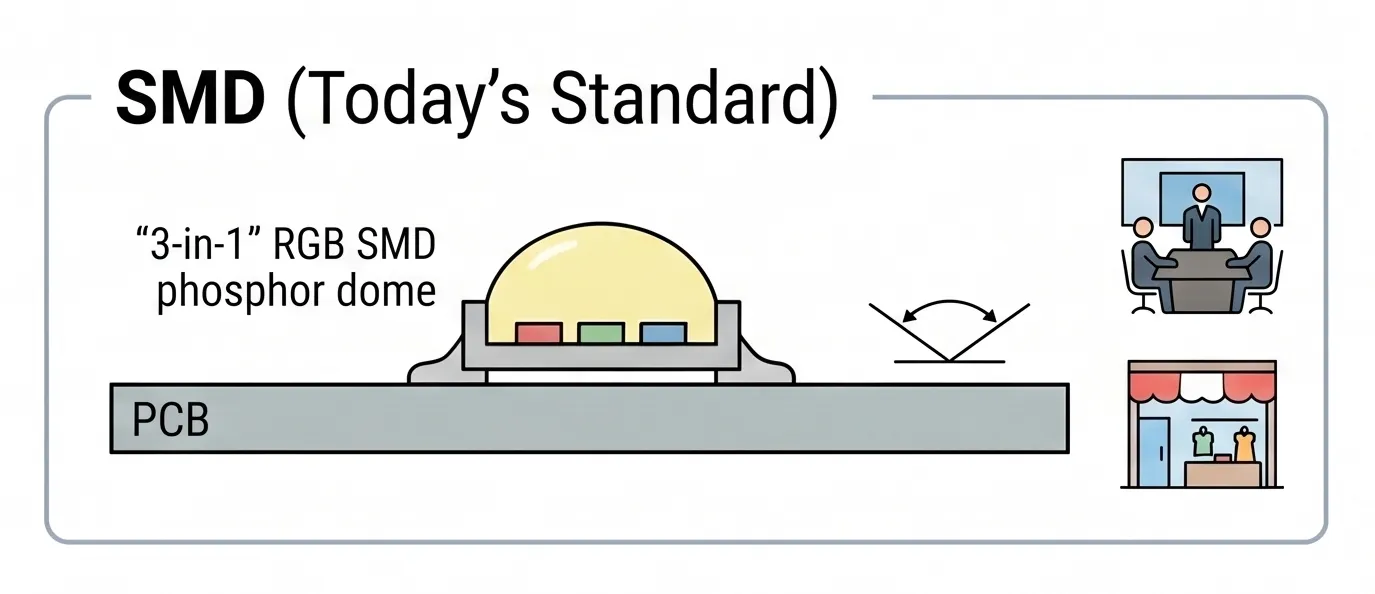

SMD — bugünün standardı
SMD (Surface-Mounted Device), R-G-B çiplerin tek bir küçük pakette ("3'ü bir arada") panel yüzeyine monte edildiği yöntem. İnce piksel aralıklarına inebilir, izleme açısı geniştir, renk tutarlılığı iyidir ve hafiftir. İç mekânın büyük çoğunluğu ve birçok dış mekân ekranı bugün SMD. Tek dezavantajı, LED'in yüzeyde açıkta olması: darbe, toz ve neme karşı COB ya da GOB kadar korunaklı değildir.
Nerede: iç mekân genel amaçlı ekranlar, kiralama (rental) ve sahne, yayın, toplantı/lobi, mağaza; uygun IP sınıfıyla dış mekân.

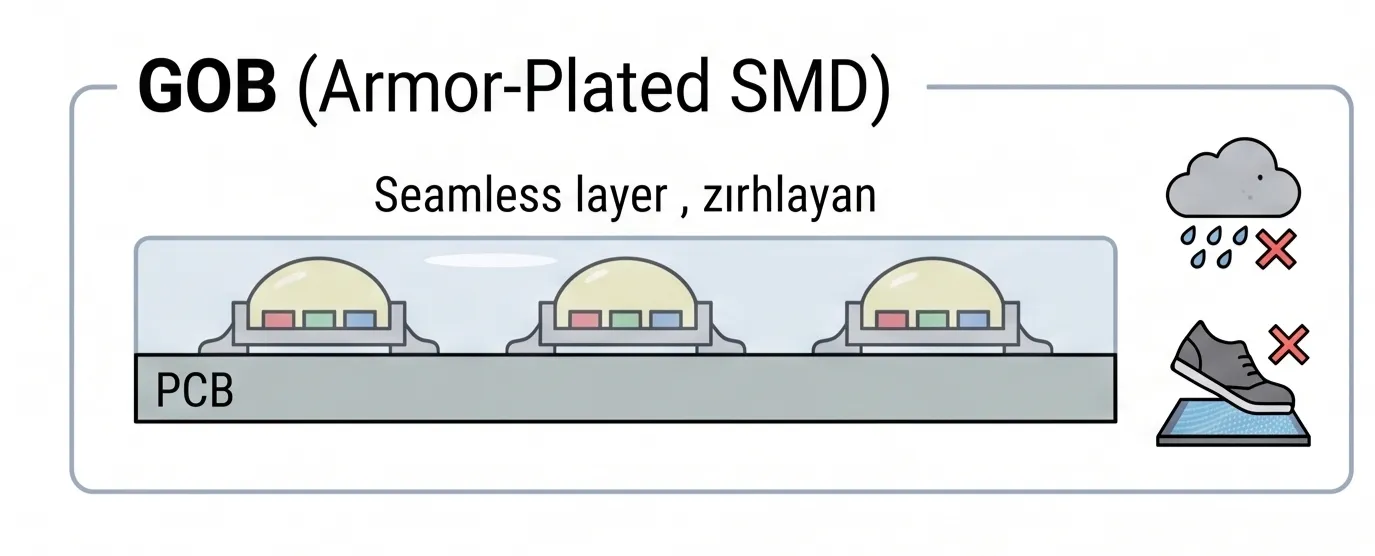

GOB — SMD'yi zırhlayan kaplama
GOB (Glue on Board) ayrı bir LED paketi değil; SMD panelin üzerine uygulanan şeffaf koruyucu reçine/epoksi kaplama. Yani SMD'yi alıp nem, toz, çizik ve darbeye karşı zırhlıyor. İnce piksel aralıklı panelleri sahada çok daha sağlam kılar, kontrastı da bir tık artırır. Maliyeti biraz yükseltir.
Nerede: dokunulan/etkileşimli duvarlar, üzerinde yürünen zemin ekranları, spor ve sahne, çok temas alan ya da zorlu ortamlar.

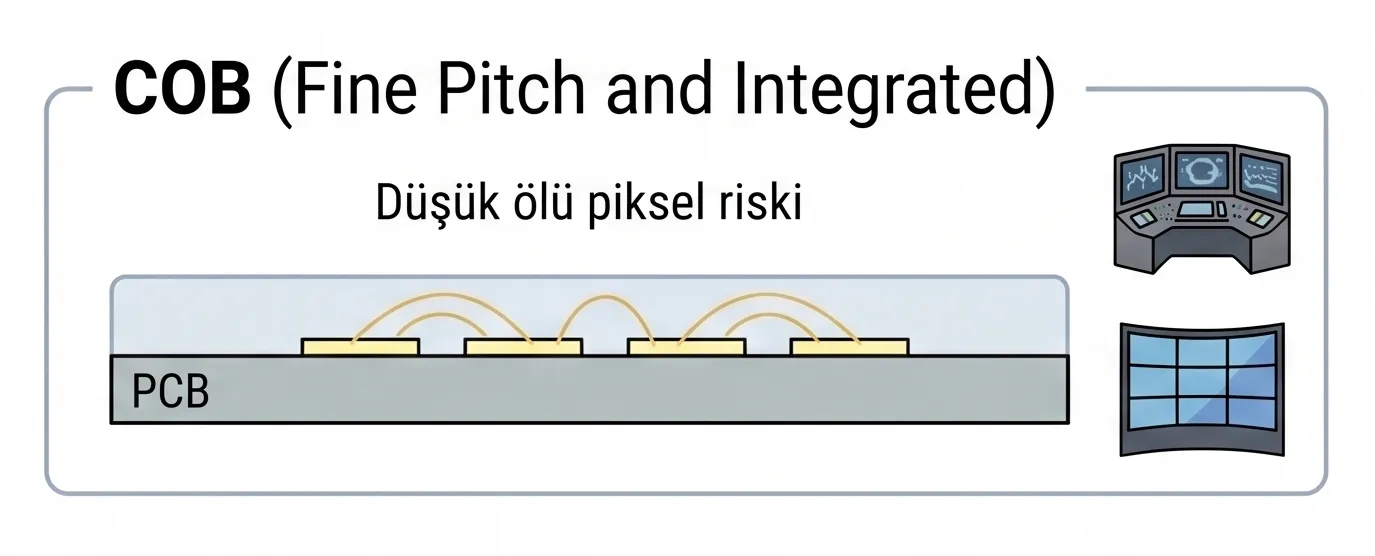

COB — ince pitch ve dayanıklılık bir arada
COB (Chip on Board), çıplak LED çiplerinin doğrudan karta dizilip tek bir koruyucu reçine katmanıyla kapatıldığı yöntem; ayrı SMD paketi yoktur. Çok ince piksel aralıklarına iner (yüksek çözünürlük), kontrastı yüksektir, yüzeyi dayanıklıdır (darbe/toz/nem) ve "ölü piksel" riski düşüktür. Buna karşılık onarım modül bazındadır (tek LED değişmez) ve renk kalibrasyonu titizlik ister. Maliyeti tarihsel olarak yüksekti, hızla düşüyor.
Nerede: kurumsal lobiler, kontrol ve komuta odaları, yayın stüdyoları, premium toplantı odaları ve dokunulan ince-pitch iç mekân ekranları.

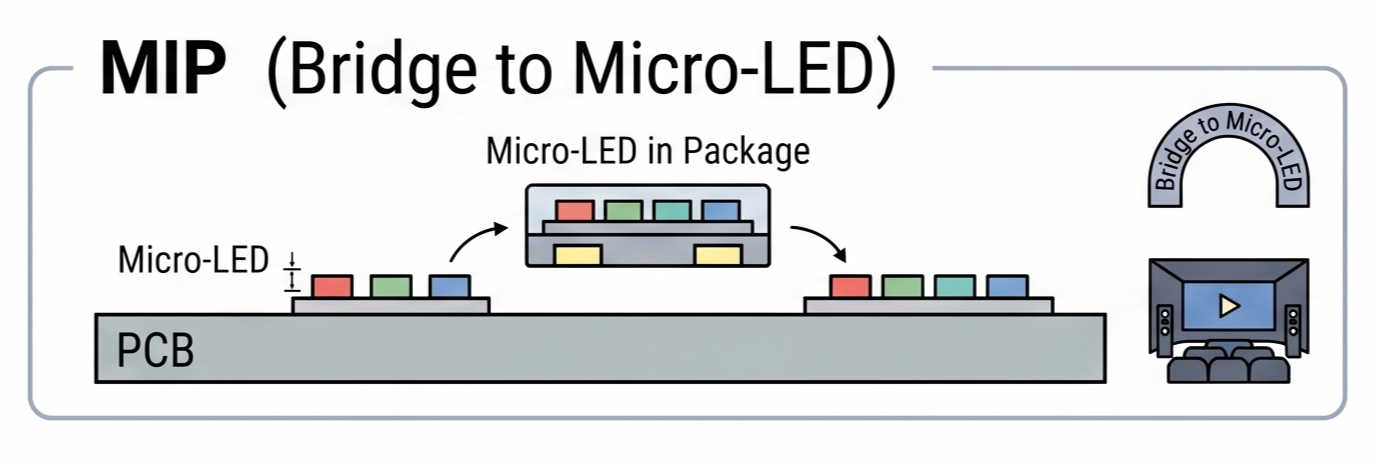

MIP — Micro LED'e giden köprü
MIP (Micro LED in Package), mikro-LED çiplerin önce çok küçük tekil paketlere (çoğunlukla "4'ü bir arada") dizilip sonra standart yüzey-montaj hattıyla panele yerleştirildiği yeni yaklaşım. Çipler paketlemeden önce renge göre sınıflandırılabildiği için renk tutarlılığı iyidir; çok ince piksel aralıklarına ölçeklenir ve mevcut SMT üretimini kullandığı için COB'a kıyasla esneklik ve onarım avantajı sunar. Sektörde gerçek Micro LED'e geçişte köprü teknoloji olarak konumlanıyor.
Nerede: ultra ince pitch premium iç mekân, büyük premium video duvarları ve önümüzdeki dönemde ev sineması/Micro LED uygulamaları.
Özetle: hangisi nerede?
- Maksimum parlaklık, açık alan, uzaktan izleme → DIP (büyük pitch) ya da outdoor SMD.
- İç mekân, esnek ve ekonomik, kiralama → SMD.
- İnce pitch ama dokunma/darbe/nem riski var → GOB (zırhlı SMD).
- İnce/ultra-ince pitch + yüksek kontrast + dayanıklılık + kurumsal premium → COB.
- Ultra ince pitch, üstün renk tutarlılığı ve Micro LED'e hazırlık → MIP.
Pratikte ben işe paketleme teknolojisini seçerek değil; mekânı, izleme mesafesini ve içeriği konuşarak başlıyorum. Doğru piksel aralığı ve teknoloji çoğu zaman bu üç sorunun cevabından çıkıyor. Aklında somut bir proje varsa, LinkedIn'den yazabilirsin.
